KW HLS 2/4

KW Hydraulic Lift System – makes your super-sportscar suitable for daily use.

Customized Suspension Lowering

Composite spring seat

Trapezoidal thread

INOX-LINE

Technical component report

Rebound stage TVR-A

Compression stage TVC-A

Hydraulic elevation

Customized Suspension LoweringSplní všechny nároky

KW výškově stavitelné podvozky, KW výškově stavitelné pružiny i KW DLC AirSuspensions umožňují plynulé snížení podvozku v rozsahu technické certifikace jednotlivých komponentů. Například naše produkty Street Comfort umožňují nastavit výšku s lehkým snížením od 10 do 50 mm, zatímco produkty Street Performance nabízí maximální technicky možný rozsah snížení 45 – 85 mm podle typu vozidla. To znamená, že podvozek lze snížit podle individuálním požadavků a potřeb uživatele a umožňuje tak, podle zvolené kategorie produktů, volit rozsah nastavení od komfortu po performance.

Composite spring seatDetaily dělají dokonalost

Sedla výškově stavitelných pružin KW jsou vyrobena z polyamidového kompozitního materiálu odolného proti opotřebení a tření s vložkou z nerezové oceli. Na rozdíl od nastavitelných pružinových sedel z eloxovaného hliníku polyamidový kompozitní materiál je odolný vůči jakékoli možné oxidaci. To zaručuje v kombinaci s nerezovým Inox Line dlouhodobou funkčnost nastavení výšky

Trapezoidal threadDokonalý výškově nastavitelný tlumič

Ve srovnání s běžnými tlumiči, používá KW lichoběžníkový závit s optimalizovaným třením a odolný vůči nečistotám, který vyžaduje nízkou nastavovací sílu. Velký průřez tlumiče navíc umožňuje vysoké zatížení.

INOX-LINEJediná skutečně trvalá ochrana proti korozi

Těla výškově stavitelných tlumičů KW jsou vyrobena z vysoce kvalitní nerezové oceli. Na rozdíl od jiných technologií se povlak neopotřebovává při úpravách nastavení podvozku, což činí výškově nastavitelné tlumiče KW 100% odolné vůči korozi po celou dobu životnosti. Mechanismus nastavení výšky díky použití lichoběžníkového závitu odolného proti nečistotám zaručuje dlouhotrvající radost z jízdy. I po letech používání není plynulost nastavení výšky nijak ovlivněno povětrnostními vlivy.

Technical component reportCertifikovaná bezpečnost

Technické osvědčení komponentů je vždy součástí balení a zahrnuje instrukce a doporučení pro individuální nastavení snížení podvozku pro konkrétní vozidlo. Zároveň umožňuje bezproblémovou kontrolu ze strany úřadů a následný zápis do technické dokumentace vozidla. Technické osvědčení komponentů zahrnuje také přesnou klasifikaci vozidla včetně požadavků a tipů pro bezpečnou montáž.

Rebound stage TVR-ATVR-A technologie pro nastavení tlumení roztažení tlumiče

Dvoustupňová patentovaná technologie „TVR-A“ umožňuje díky nastavitelnému kuželovému Lowspeed-Bypassu při nízkých rychlostech tlumiče průtok malého objemu a otevření hlavního ventilu roztažení tlumiče pro velký objemový průtok při vyšších rychlostech pístu. Výsledkem je výrazné zvýšení jízdního komfortu bez ovlivnění bezpečné funkce tlumiče v jeho highspeed rychlostech. Pro individuální nastavení je k dispozici 16 přesných kliknutí, takže lze rozhodnout mezi větším komfortem a větší kontrolou vozu.

Compression stage TVC-ATVR-A technologie pro nastavení tlumení stlačení tlumiče

Nastavitelným kompresním ventilem (technologie „TVC-A“) lze s 12 přesnými kliknutími zmenšit nebo zvětšit průřez lowspeed ventilu tak, aby bylo dosaženo většího nebo menšího tlumení stlačení tlumiče (komprese). Zároveň jehlový ventil s předpětím a pružinou otevírá pomocí blow off ventilu svůj maximální průřez při náhlých vysokých rychlostech tlumiče (obrubník/terénní vlna) společně s hlavním ventilem s předpětím s pružinou tak, aby se v highspeed rozsahu rychlosti tlumiče zabránilo nežádoucímu zvyšování síly. Díky tomu je možné lépe karoserii vozidla „opřít“ a současně nabídnout i větší pohodlí při vyšších rychlostech než u konvenční technologie ventilů. Nastavení tlumení komprese je vždy dodáváno ve spojení se samostatným nastavením roztažení tlumiče, protože pouze nezávislé nastavení 2-cestného tlumiče umožňuje skutečnou optimalizaci výkonu.

Hydraulic elevationZvedni mě

S hydraulickým zdvihacím systémem HLS (Hydraulic Lift System) od KW můžete stisknutím tlačítka zdvihnout šasi pro dosažení vyšší světlé výšky a to i za jízdy. Se systémem HLS snadno překonáte překážky jako zpomalovací prahy nebo příkré parkovací rampy. Systém lze získat jako samostatný doplněk k sériovému podvozku konkrétního vozu nebo jako součást kompletního řešení podvozku KW včetně hydraulického vybavení. Hydraulický zdvihací systém KW je v závislosti na aplikaci k dispozici pro přední nebo obě nápravy.

Because of their low center of gravity, many super cars have less ground clearance. In order to be able to drive over speed bumps or steep ramps in parking garages without any problems, we have developed the KW Hydraulic Lift System. At the touch of a button the HLS system lifts vehicles by up to 45 millimeters allowing obstacles to be negotiated without a problem. Compatible with our KW coilover suspension or with the original suspension depending on vehicle type and application.

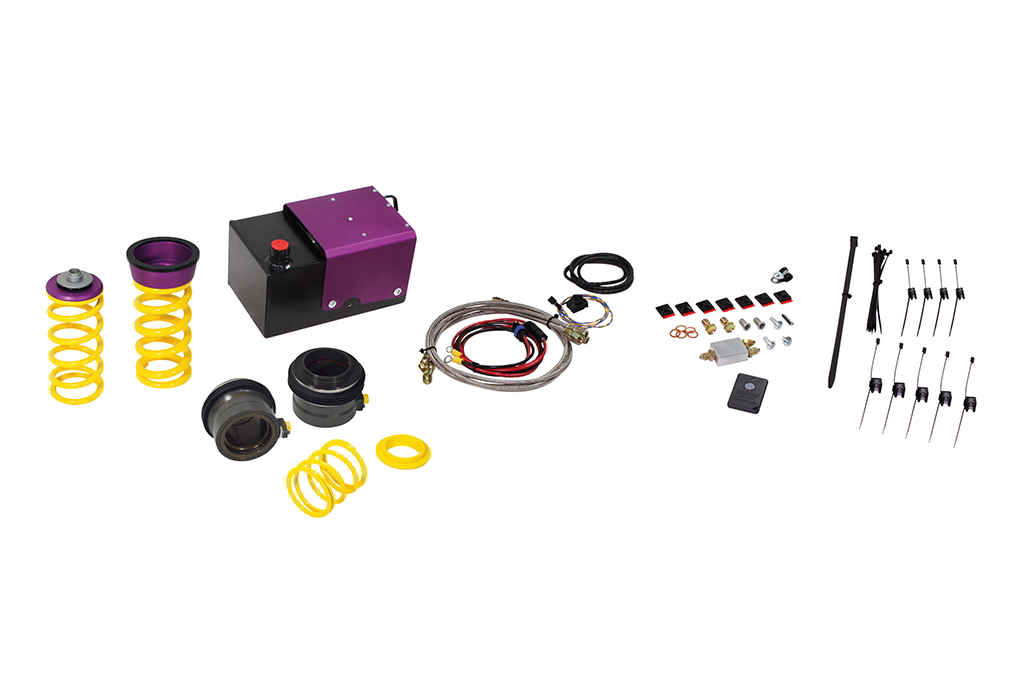

KW HLS Lift kit – continuous lowering and more ground clearance at the push of a button

With the HLS Lift Kit, obstacles such as parking garages, garage entrances, speed bumps or rough roads are no problem even for lowered vehicles or vehicles with little ground clearance. The vehicle equipped with the lift kit can be lifted by up to 45 mm in order to drive over obstacles that would not be possible with the normal vehicle height. Depending on the vehicle type and model, the lift kit is available as a vehicle-specific solution or as an individual conversion kit.

The lift kit is available in two different versions: HLS 2, which is installed on the front axle and HLS 4, which can also be installed on the rear axle if required, allowing the entire vehicle to be lifted. The hydraulic cylinder unit is mounted on the coilover suspension between the spring plate and the spring. The advantage of a hydraulic system is that during driving no compression (movement) of the extended cylinder unit (no unwanted additional suspension) occurs.

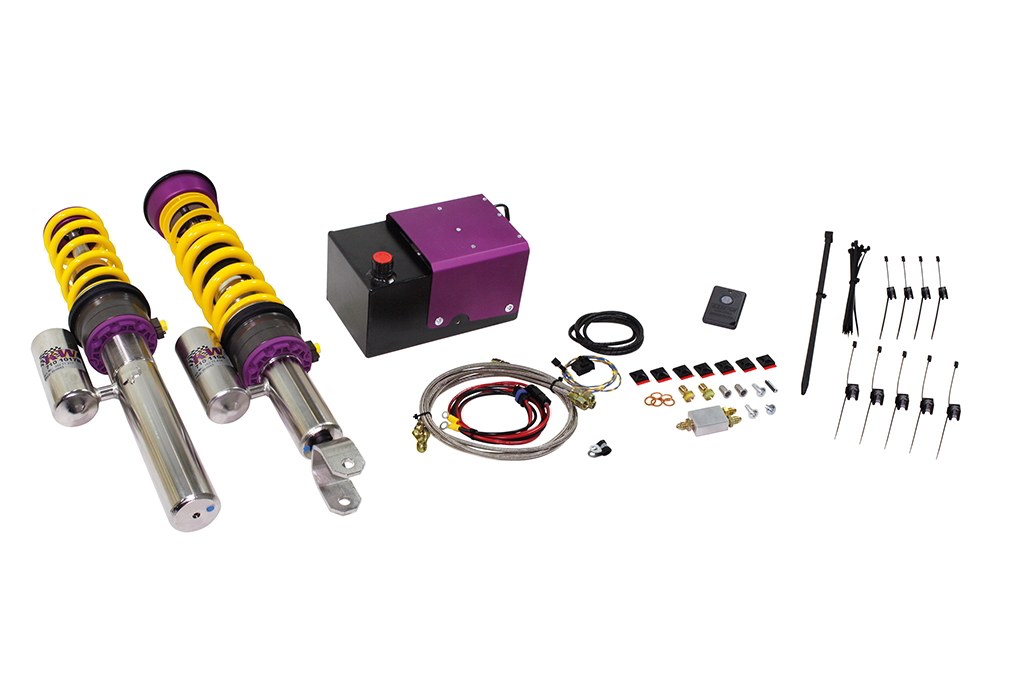

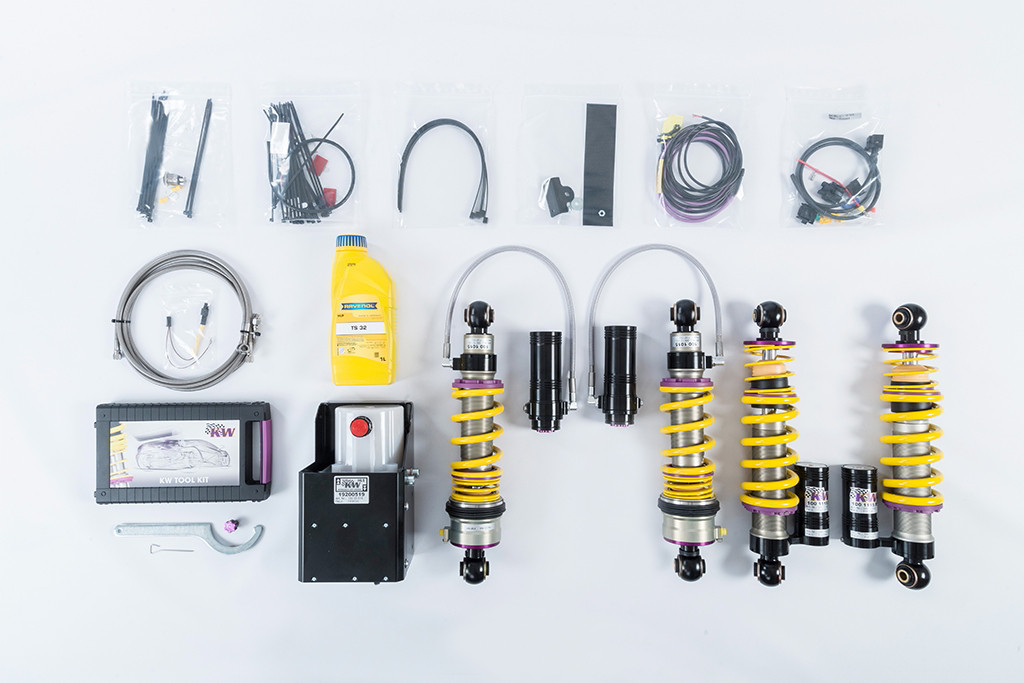

The KW HLS lift kit is available as a complete suspension solution in combination with a KW coilover suspension or as a retrofit kit for standard suspension systems as well as KW coilovers, consisting of springs, adaptations, hydraulic cylinders and complete control unit.

KW HLY Lift Kit Individual – more ground clearance at the push of a button for lowered cars.

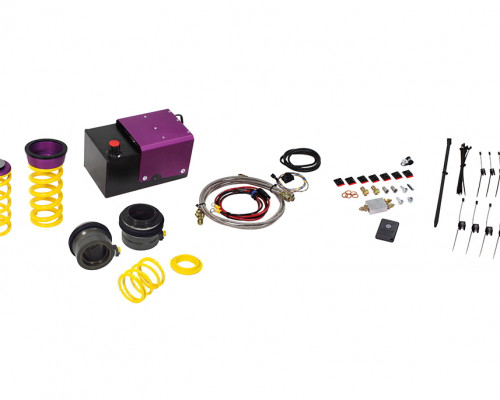

The KW HLS lift kit individual universal conversion kit is installed in combination with a coilover kit. The hydraulic unit which lifts or lowers the vehicle is mounted between the spring plate and the spring. The required installation space for the cylinder unit is 65 mm.

For vehicles with little ground clearance to easily get over obstacles
Can be activated while driving (up to 80 km/h)
Fast lifting (4-5 seconds HLS2; 6-8 seconds HLS4)
With technical component report for registration according to §19 (2) / §21 (German StVO regulations)

Continuous lowering

The KW HLS system allows in combination with a KW coilover kit a maximum or in combination with KW height adjustable springs and decent lowering within the tested adjustment range. Due to the dirt-resistant trapezoidal thread and the polyamide threaded ring, the continuous lowering can be varied quickly and easily, even after years.

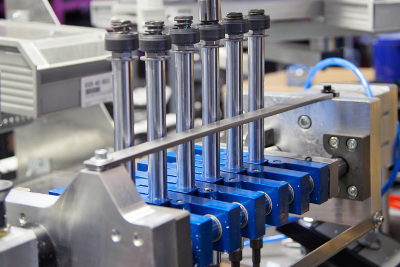

The benchmark for coilovers

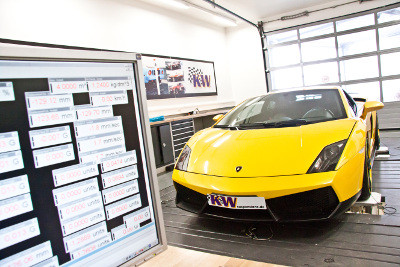

As with all KW coilovers, the engineers at KW develop in extensive test cycles on the Nürburgring Nordschleife and in our test center on the KW 7-post rig the vehicle-specific KW damper setup estimated by car enthusiasts worldwide. So you will experience your car even more directly and dynamically with a KW coilover kit.

After all, you do not buy just any suspension product, but a KW HLS kit that has been especially developed and adapted for your vehicle type. KW as manufacturer exclusively uses own resources, high-quality components and the same damper technology as high-volume manufacturers.

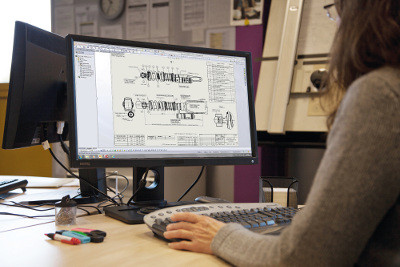

Our experiences for your driving pleasure

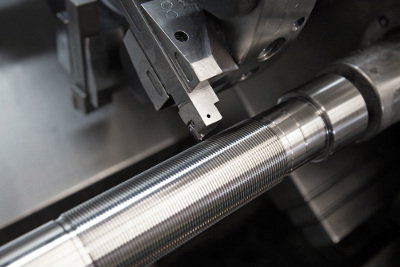

For more than 20 years, we as manufacturer have been the market leader and innovator of individual suspension solutions for the street and racing applications. No matter where in the world, sporty drivers, automobile manufacturers and refiners rely on our KW coilovers “Made in Germany”.

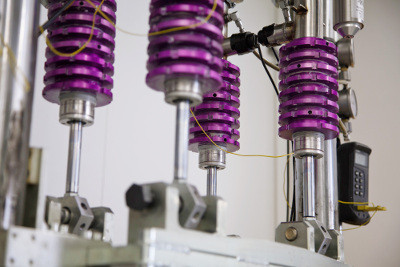

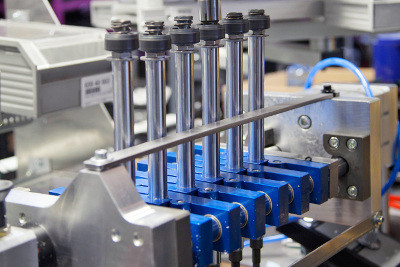

Every KW coilover kit undergoes extensive stress tests during production and is developed and manufactured directly in our company headquarters in Fichtenberg in order to meet the high standards of our KW quality management. So for us as a German manufacturer, it is important that we guarantee a several-year warranty on our KW coilover kits, which exceed the original equipment manufacturer quality, as well as suspension solutions which include more than 4,600 applications.

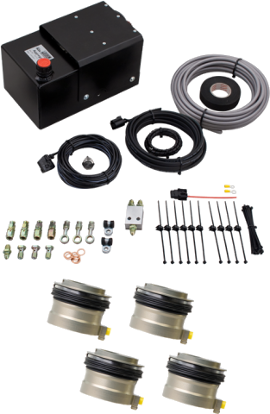

KW HLS - Universal

The universal HLS lift kit allows lowered vehicles to negotate obstacles. The kit is available as a set for the front axle and as a complete set for both axles. This is an universal lift kit that can be installed to existing KW coilover solutions. The functions to lift the vehicle are the same as the KW HLS lift kit.
